| 詳細説明は「UTPケーブルの作り方」をごらんください。 |
１ |
２ |
３ |

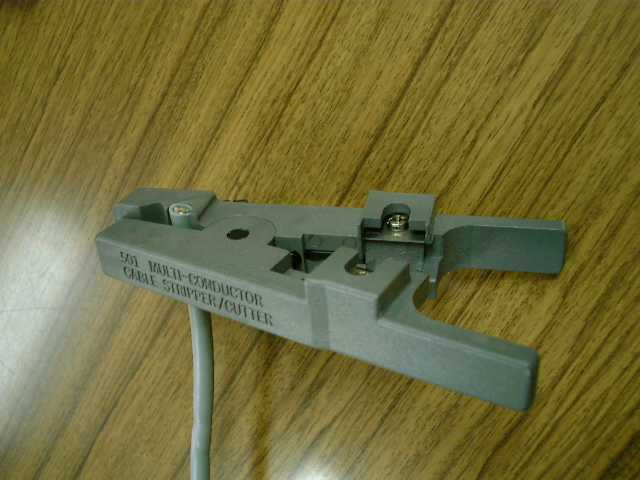

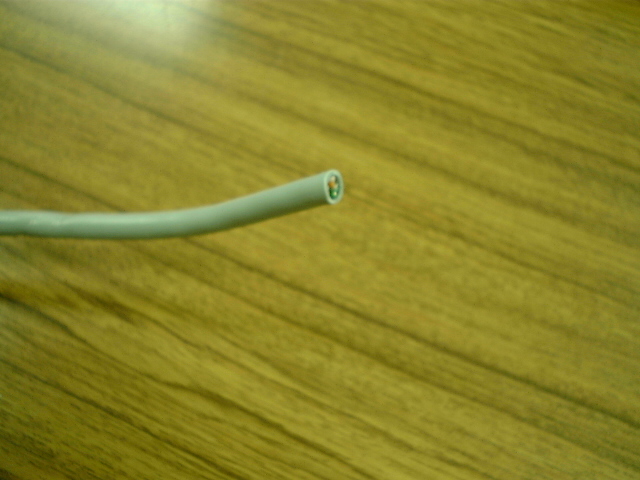

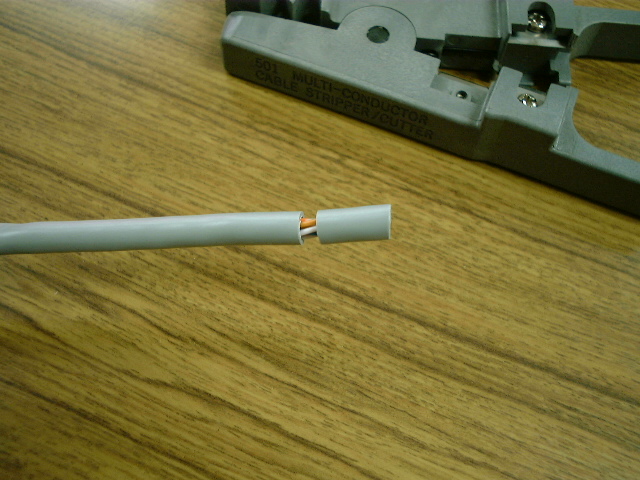

| ケーブルをカットします。 | ケーブルストリッパーで挟み、数回回転させ | 切れ目の両端を数回折り曲げるとこのように簡単に離れます |
４ |
５ |
６ |

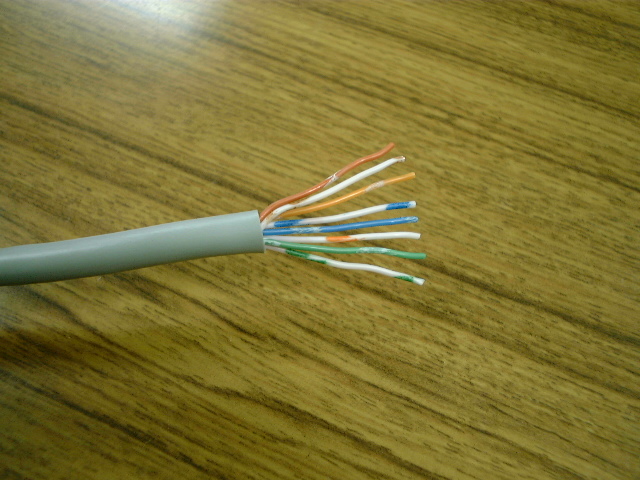

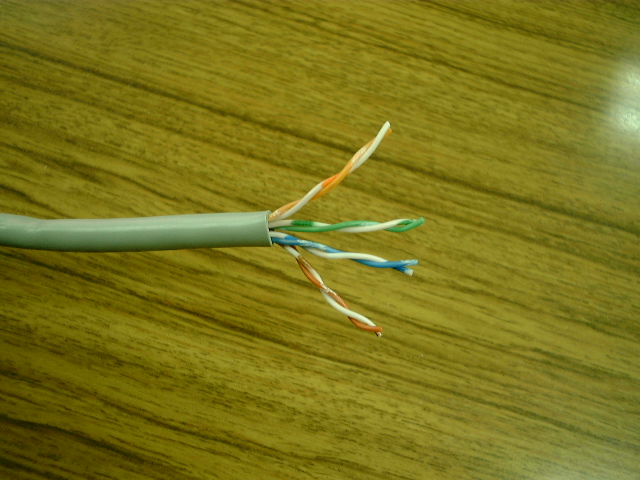

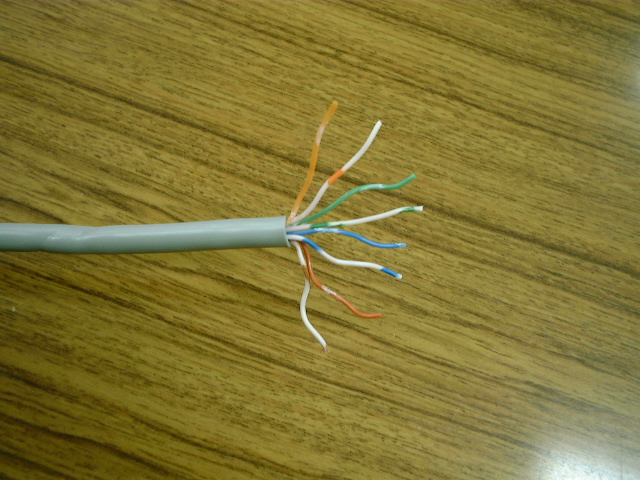

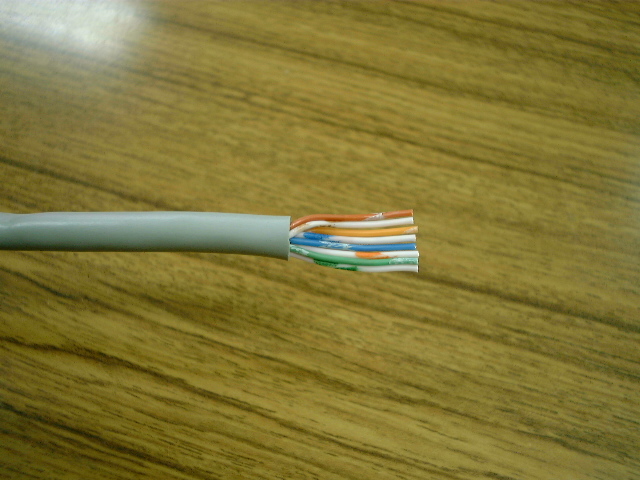

| 広げると２芯づつペアになってるのがわかります | １本づつにばらします | 白緑、緑、白橙...と整理していきます |
７ |
８ |
９ |

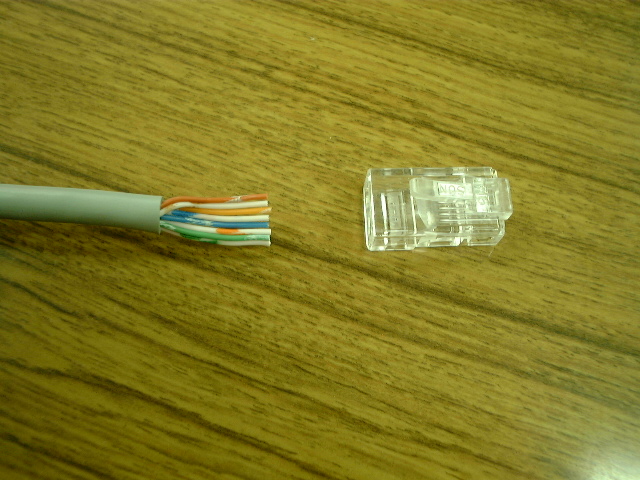

| 平らに揃え、約１ｃｍの長さにカットします | モジュラージャックに差しこみます | 先端まで届かないと接触不良の元になります |
10 |
11 |
12 |

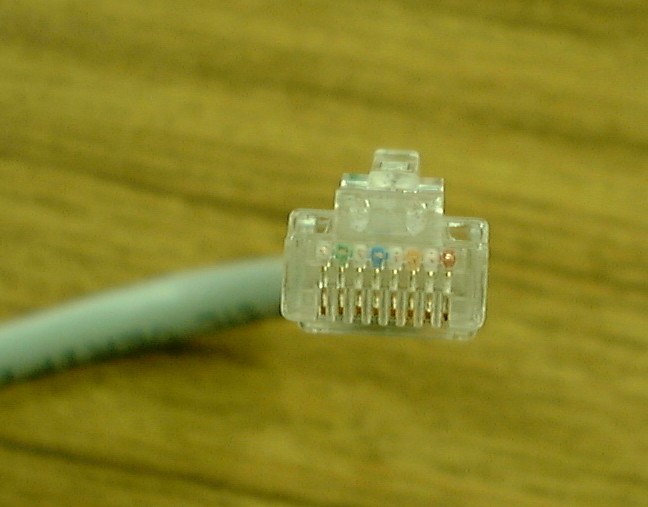

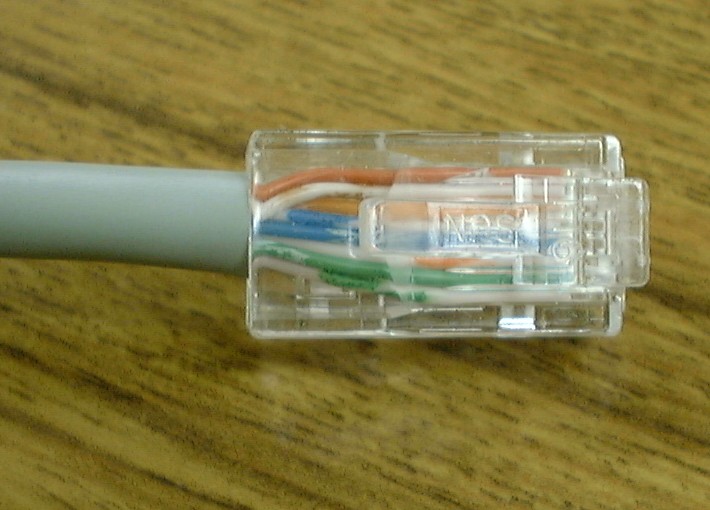

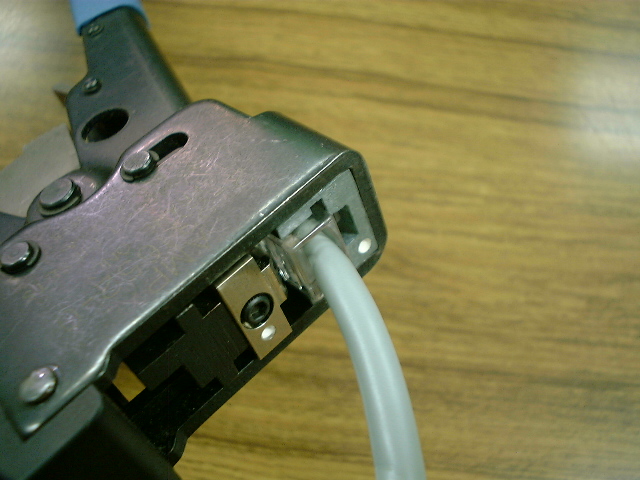

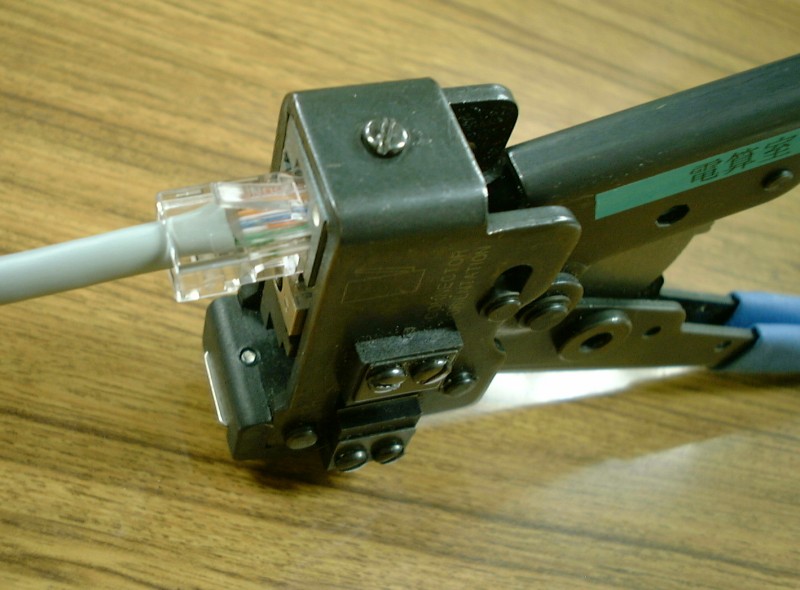

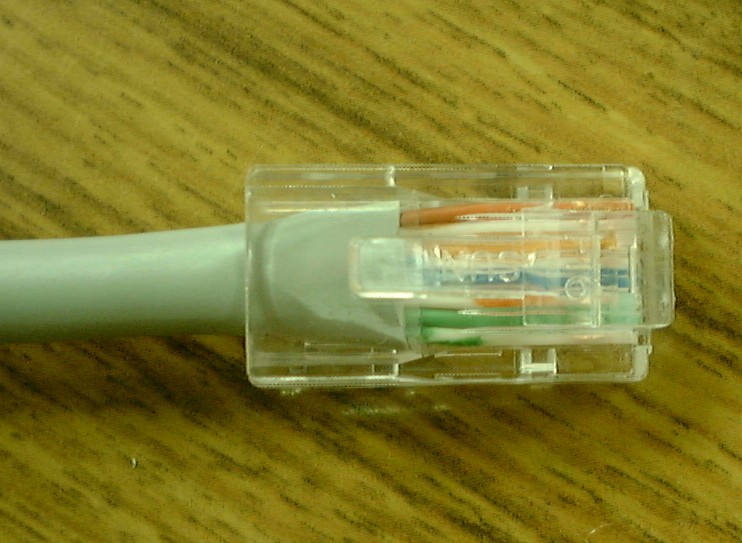

| 正面から見ると奥まで届いてるのがわかります | 奥まで入るとこのようになります | 圧着工具に奥まで差しこんで |
11 |
12 |
さあ、作ってってみましょう！ |

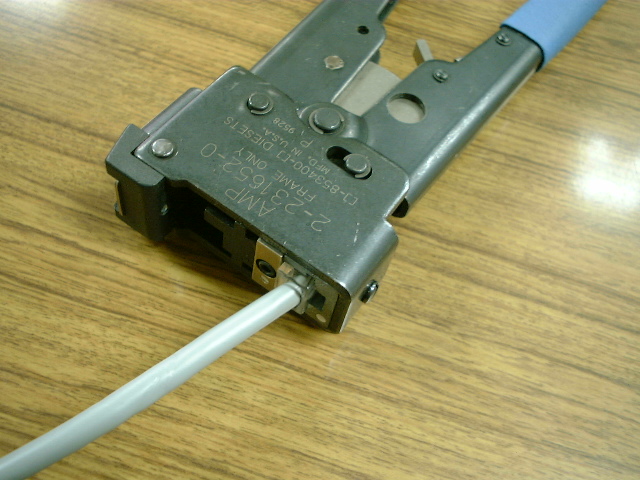

| 締めつけます | 締めつけ終わって完成 |
